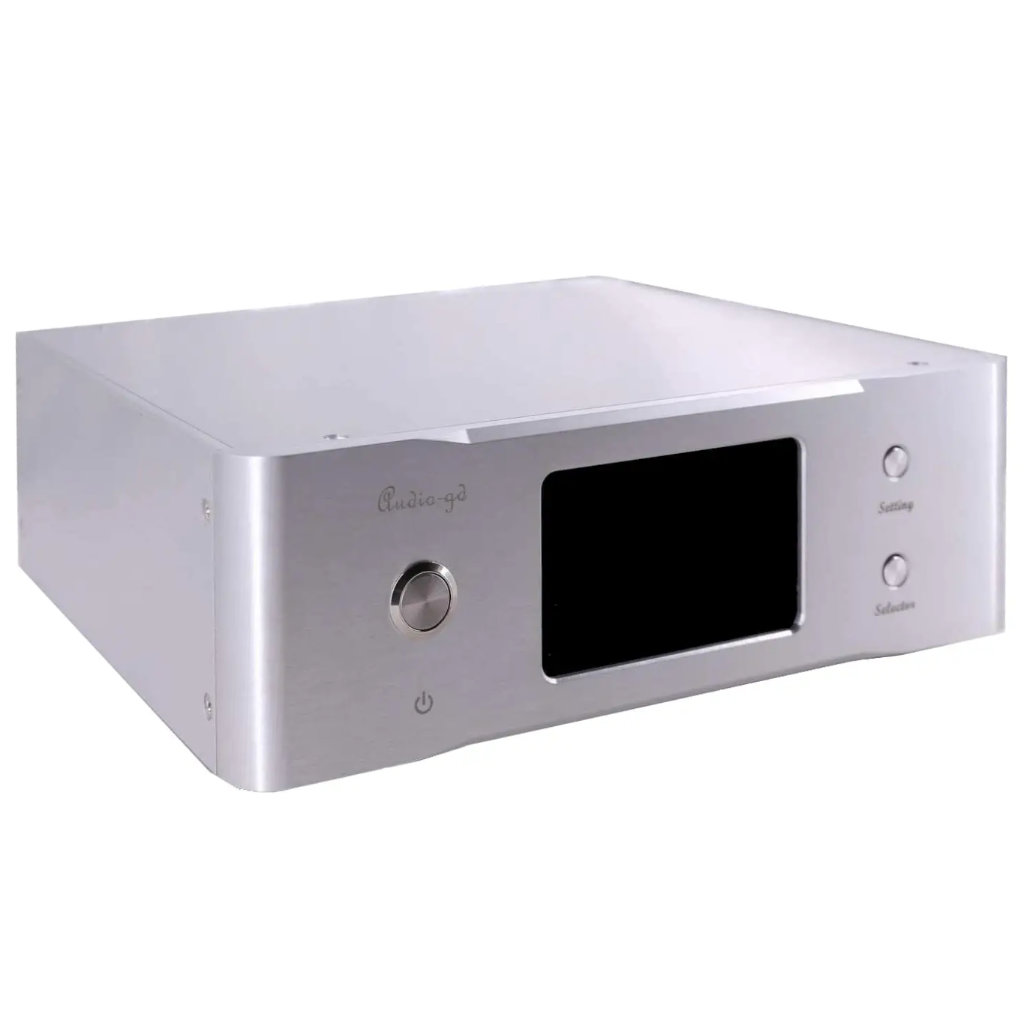

Цифровий аудіоінтерфейс Audio-gd DI-24 MCLK (Master clock)
код товара: [245458] (ціна за 1 шт.)
Цифровий аудіоінтерфейс Audio-gd DI-24 MCLK (Master clock)
- Вбудований USB-інтерфейс Amanero з підтримкою до PCM 384 кГц / DSD512
- Два тактових генератори Accusilicon AS318B з частотами 90 і 98 МГц
- Входи та виходи тактового сигналу 10 МГц 50/75 Ом
- Вбудований генератор 10 МГц і процесор придушення джитера/фазового шуму
- Вихід HDMI I²S (IIS) підтримує формати PCM і DSD
- Повністю ізольований інтерфейс USB, тактові входи, а також усі виходи
- Оснащений процесором FPGA, який підтримує оновлення програмної конфігурації за допомогою ПК
- Трансформатор R-Core і 13 груп блоків живлення для незалежного живлення різних ланцюгів
- Всі вихідні ланцюги живляться від джерел класу А для найкращого аналогового звучання
Audio-gd DI-24 – найсучасніший конвертер USB Audio у цифрові інтерфейси аудіо. Це втілення аудіоінновацій, що революціонізує ваші можливості прослуховування цифрового аудіо. Завдяки універсальному набору аудіовиходів, таким як AES/EBU, RCA Coaxial та I²S HDMI, цей конвертер гарантує бездоганну сумісність з різноманітними пристроями.
Цифровий інтерфейс Audio-GD DI-24HE базується на USB-модулі Amanero Combo 384, з'єднаному з парою тактових генераторів Accusilicon 90/98 МГц. Схема розроблена таким чином, щоб запропонувати безліч варіантів стратегій використання тактової частоти: роботу з внутрішнім тактовим генератором, використання зовнішнього тактового генератора (режим «slave») або передача сигналу внутрішнього тактового генератора на сторонній пристрій (режим «master»). Такий тип пристрою дає змогу інтегрувати його у найсучасніші аудіосистеми.
Для аудіофілів, які прагнуть ідеалу, спеціальний вихід тактової частоти 10 МГц Master забезпечує найвищу точність. Завдяки роз'ємам тактового сигналу з опором 50 і 75 Ом ви зможете легко під'єднати конвертер до свого ЦАП і насолоджуватися вищим рівнем якості звуку.
Використання FPGA
FPGA або ПКВМ (Програмована користувачем вентильна матриця) – це процесор, який може бути налаштований виробником або розробником через оновлення прошивки. Сьогодні FPGA можна зустріти в самих високоякісних ЦАПах. Процесор Altera FGPA відповідає за формування вихідного сигналу, а також допомагає суттєво зменшити джитер і фазовий шум. Його високочастотна мікросхема ізольована від USB-інтерфейсу, щоб уникнути будь-яких паразитних шумів, як з боку перетворення сигналу, так і з боку точності тактового сигналу.
Обробка даних FPGA може виконуватися у паралельному або послідовному режимі. Паралельний режим обробки та передачі даних може покращити якість звуку завдяки чистоті та деталізації, але все одно залишить його характер аналоговим. У режимі паралельної обробки всі дані обробляються на тактовій частоті 256fS, а не як у звичайному режимі, коли різні музичні дані семплюються зі змінною тактовою частотою 64-256fS. Фіксована тактова частота 256fS робить сигнал більш точним за фазою, процес обробки чітко відбувається з однаковим часом, щоб зберегти оригінальні властивості звуку, які отримано з аудіоджерала.
Характеристики Audio-gd DI-24 MCLK
- Тип: конвертор USB Audio/SPDIF у SPDIF/I²S-LVDS/AES
- Вхідні інтерфейси:
- USB Audio: 1 x USB-B (може також використовуватися для оновлення ПЗ)
- SPDIF / 10MHz (зовнішній вхід 75 Ом тактової частоти 10 МГц): 1 x BNC (0.3Vpp -3Vpp)
- 10MHz (зовнішній вхід 50 Ом тактової частоти 10 МГц): 1 x BNC (0.3Vpp -3Vpp)
- Вхідна чутливість:
- SPDIF, Coax 75 Ом: 0.5 В
- SPDIF, Toslink: 19 дБм
- Виходи:
- AES/EBU: 1 x XLR (5Vpp, 110 Ом)
- SPDIF: 1 x RCA (0.5Vpp, 75 Ом)
- I²S: 1 x HDMI (LVDS, 3.3 В, 110 Ом), працює тільки з ЦАПами, що мають таке саме визначення виводів (не призначений для звичайних інтерфейсів аудіо/відео HDMI)
- Multiduty (зовнішній вихід 75 Ом / 50 Ом тактової частоти 10 МГц): 1 x BNC / 1 x BNC
- Підтримувана бітова глибина:
- USB та I²S: 32 біт (PCM) / 1 біт (DSD)
- SPDIF: 24 біт
- Підтримувана частота дискретизації:
- USB та I²S: до 384 кГц (PCM) / до DSD512 (DSD)
- AES/EBU та SPDIF: до 384 кГц (PCM)
- USB-сумісність: Windows, macOS, Linux, iOS
- Споживана потужність: 5 Вт
- Розміри (Ш х В х Г): 240 x 85 x 340 мм
- Вага: 3.5 кг
| Характеристики | |
| Аналогові аудіовиходи | - |
| Аналогові аудіовходи | - |
| Багатоканальний звук | DSD512 |
| Відеовиходи | - |
| Відеовходи | - |
| Вага | 240 x 85 x 340 мм |
| Мережевий/бездротовий функціонал | - |
| Назва | Цифровий аудіоінтерфейс Audio-gd DI-24 MCLK (Master clock) |
| Особливості | 5 кг |
| Порти керування та сервісу | - |
| Розміри | 1 x HDMI (I²S), 1 x XLR (AES/EBU), 1 x RCA (SPDIF) |
| Споживана потужність | 5 Вт |
| Тип товару | ЦАПи (DAC) |
| Формати файлів / носіїв | PCM 16-32 біт/44.1-384 кГц |
| ЦАП/АЦП | - |
| Цифрові аудіовиходи | 1 x USB-B (USB Audio), 1 x BNC (SPDIF) |
| Цифрові аудіовходи | - |
