DAC-процесор Audio-GD R8 MK3
код товара: [245430] (ціна за 1 шт.)

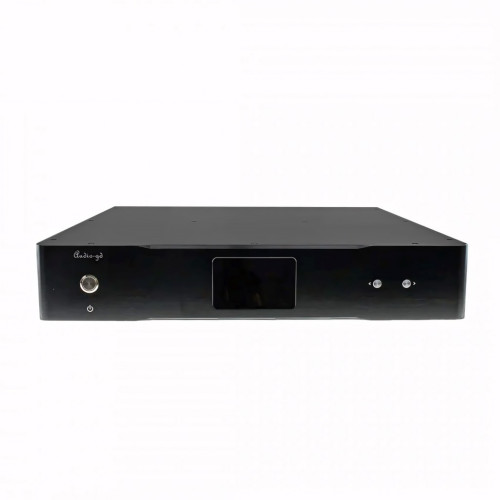

DAC процесор Audio-GD R8 MK3
Audio-GD R-8 MK3 – це високоякісний, балансний R2R ЦАП з винятковою конструкцією, що забезпечує як музичне, так і точне відтворення звуку.
Версія MK3
Ця версія R-8 пройшла довгий період тестування, вимірювань, прослуховування та налаштування на всіх рівнях схеми. Вона використовує стабілізоване джерело живлення з дискретними сервоприводами для забезпечення якісного живлення, яке можна порівняти з живленням від батареї. Перетворювальний каскад використовує це стабілізоване джерело живлення, тоді як аналогові схеми використовують чисте джерело живлення класу А. Покращення та нові функції R-8 є наступними:
- Дискретні компоненти інтегровані в балансну конструкцію: чотири набори дискретних, незалежних апаратних DSD-декодерів і вісім наборів дискретних R2R-модулів перетворення для створення збалансованого двоканального декодера «push-pull». Рівень шуму можна порівняти з рівнем шуму батареї, без недоліків живлення від акумулятора.
- Можна активувати спеціальний режим, щоб насолодитися характерним звучанням вінілового програвача.
- Схема цифро-аналогового перетворення використовує FPGA (програмована вентильна матриця) і п'ять CPLD (програмовані логічні інтегровані схеми) для значного обмеження перешкод. FPGA працює паралельно. Передача сигналу I²S здійснюється послідовно. Така конструкція забезпечує швидшу обробку сигналу та меншу чутливість до точності тактового генератора. Входи I²S організовані у два набори 32-бітних паралельних даних, а SPDIF – у два набори 24-бітних паралельних даних. Сигнали DSD організовані у два паралельних 64-бітних набори. Така конструкція забезпечує більш нейтральне та точне звучання з кращою динамікою.
- Входи USB і HDMI обладнані незалежними ізоляторами та лінійними джерелами живлення для обмеження перешкод: USB використовує двонапрямний ізолятор, який надсилає сигнал I²S на FPGA й отримує від нього синхронний тактовий сигнал. Інтерфейс USB більше не використовує власний тактовий генератор, а для більш точної передачі та покращення якості звуку використовується синхросигнал.
- Два тактових генератори Accusilicon з частотами 90 і 98 МГц забезпечують ідеальну синхронізацію всього пристрою. Новий принцип керування тактовою частотою забезпечує кращу стабільність для більшої прозорості.
- Сигнали DSD використовують асинхронний тактовий генератор для більшої точності.
- SPDIF підтримує відтворення DoP.
- Всі цифрові режими доступні та змінюються за допомогою кнопок на передній панелі.
Конструкція R2R
R-8 є ЦАПом типу R2R, який став популярним завдяки своїм незаперечним звуковим якостям, особливо при інтеграції з високоякісними пристроями. Існує декілька методів проектування ЦАПів R2R, які впливають як на характеристики, так і на складність конструкції, але Audio-GD, як завжди, обирає найвищу якість.
Основні переваги дискретного каскадного ЦАП R2R:
- R2R не перетворює тактовий сигнал у вихідний
- R2R не чутливий до джитера, на відміну від дельта-сигма ЦАПів
- R2R забезпечує точніший вихідний сигнал, ніж дельта-сигма ЦАПи
Джитер
Для того, щоб повністю усунути вплив джитера на вхідний сигнал, R-8 MK3 використовує асинхронну систему тактової синхронізації. Ця система спочатку зчитує і зберігає дані вихідного сигналу в оперативній пам'яті, ігноруючи тактовий сигнал, а на виході оперативної пам'яті використовує високоефективні осцилятори Accusilicon. Оскільки даними та тактовим сигналом керує чіп FPGA, вплив джитера незначний. Ключовим моментом цього методу передачі є забезпечення цілісності даних для чистого, природного відтворення звуку.
Надшвидка обробка сигналів
Чіп FPGA – це програмований компонент, який зараз регулярно зустрічається у висококласних ЦАПах. Він дозволяє повністю контролювати внутрішнє обладнання за допомогою складного програмного забезпечення. Величезною перевагою використання FPGA є те, що його програмний рівень може бути легко оновлений для додавання нових функцій або поліпшення загальної ефективності пристрою. Це дозволяє модернізувати пристрій без необхідності заміни компонентів, що є одночасно високоефективним і гнучким рішенням.
FPGA і п'ять CPLD значною мірою відповідають за високу якість звуку, яку забезпечує R8-8 MK2. Зокрема, вони відповідають за наступні моменти:
- У FPGA інтегровано високопродуктивний демодулятор SPDIF
- Поєднання тактової системи та технології виведення даних FIFO для точної синхронізації і, таким чином, ефективного усунення джитера
- Інтеграцію фільтрів передискретизації 2x, 4x і 8x, цифрових фільтрів і 4 різних режимів NOS
- Режим, що дозволяє імітувати відтворення звуку вінілового програвача
Дискретний симетричний аналоговий вихідний каскад
Аналоговий вихідний каскад під'єднано безпосередньо за модулями DA-7, без використання SMD-компонентів. Для підсилення та обробки сигналу використовується високошвидкісний підсилювач ACSS. Підсилювач має негативний зворотний зв'язок. Вихідний буфер має несиметричну конструкцію на основі FET, де кожна група з'єднана паралельно для зниження вихідного опору. ЦАП має 4 АОП для забезпечення функції сервоприводу постійного струму і тому не потребує розділового конденсатора, щоб уникнути додаткового шуму або забарвлення звуку.
Якісні з'єднання

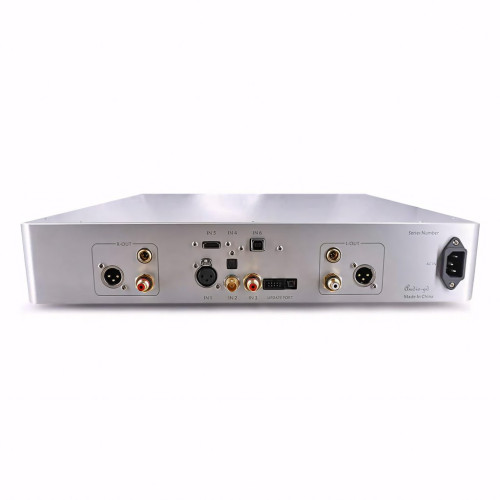

Як і багато інших продуктів Audio-GD, R-8 має USB-інтерфейс Amanero, що підтримує роздільну здатність PCM до 32 біт 384 кГц і до DSD512. Пристрій має 5 входів: коаксіальний, оптичний, HDMI I²S, USB і XLR AES/EBU. Кожен вхід має інтерфейси, адаптовані для забезпечення найвищої якості звуку. На виході R-8 має роз'єми XLR, RCA й ACSS.
ACSS
Audio-GD має власний фірмовий технологічний стандарт, який називається ACSS (Audio-GD Current System Signal). Завдяки досвіду та ноу-хау компанії, ця технологія забезпечує менш барвисте, більш детальне звучання та безпрецедентну нейтральність. Кожен з технічних інженерів бренду є не лише досвідченим фахівцем, але й таким же ентузіастом Hi-Fi та аудіо, як і ми з вами.
Потужний блок живлення
Особливо вражає каскад живлення R-8 MK3 з 3 високоефективними трансформаторами R-Core, загальною потужністю 135 Вт і більш ніж 30000 мкФ фільтрувальних конденсаторів, що забезпечують чистий і стабільний електричний сигнал. Живлення цифрових схем розподіляється за допомогою дев'яти високошвидкісних блоків живлення з низьким рівнем шуму. Для живлення аналогових ланцюгів вихідних підсилювачів використовуються чотири групи чистих БЖ класу А.
Характеристики Audio-GD R8 MK3
- Тип: цифро-аналоговий перетворювач
- Тип ЦАП: дискретний каскадний R-2R
- Входи:
- USB: 1 х USB-B
- I²S LVDS: 1 x HDMI
- AES/EBU: 1 x XLR
- SPDIF: 1 x RCA, 1 x Toslink
- SPDIF або вхід зовнішнього головного тактового генератора: 1 x BNC
- Вхідна чутливість:
- SPDIF, Coax 75 Ом: 0.5 В
- SPDIF, Toslink: 19 дБм
- HDMI I²S, USB: 3.3 В
- Виходи:
- Небалансний: 1 х RCA
- Балансні: 1 x XLR / 1 x ACSS (mini-XLR, сумісність з Krell Cast)
- Характеристики аналогового вихідного тракту:
- Частотний діапазон: 20 Гц - 20 кГц (±0.25 дБ)
- Сигнал/шум: > 120 дБ
- КНС + шум: < 0.1%
- Вихідний рівень:
- RCA: 2.5 В
- XLR: 5 В
- ACSS: 2 мА + 2 мА
- Вихідний імпеданс: < 5 Ом (XLR, RCA)
- Підтримувана бітова глибина:
- USB та I²S: 32 біт (PCM) / 1 біт (DSD)
- SPDIF: 24 біт
- Підтримувана частота дискретизації:
- USB та I²S: 44.1 кГц - 384 кГц (PCM) / до DSD512 (DSD)
- Коаксіальний SPDIF: до 192 кГц (PCM)
- Оптичний SPDIF: до 96 кГц (PCM)
- USB-сумісність: Windows, macOS, Linux, iOS
- Споживана потужність: 40 Вт
- Розміри (Ш х В х Г): 430 x 80 x 445 мм
- Вага: 12 кг
| Характеристики | |
| Аналогові аудіовиходи | - |
| Аналогові аудіовходи | - |
| Багатоканальний звук | DSD512 |
| Відеовиходи | - |
| Відеовходи | - |
| Вага | 430 x 80 x 445 мм |
| Діапазон частот | 20 - 20000 Гц (аналоговий вихід) |
| Кількість каналів | 2 |
| КНC | 0.1% |
| Мережевий/бездротовий функціонал | - |
| Назва | DAC процесор Audio-gd R-8 MK3 |
| Особливості | 12 кг |
| Порти керування та сервісу | - |
| Розміри | - |
| Співвідношення сигнал/шум | 120 дБ |
| Споживана потужність | 40 Вт |
| Тип товару | ЦАПи (DAC) |
| Формати файлів / носіїв | PCM 16-32 біт/44.1-384 кГц |
| ЦАП/АЦП | R-2R (NOS + 2x/4x/8x OS) |
| Цифрові аудіовиходи | 1 x USB-B (USB Audio), 1 x HDMI (I²S), 1 x XLR (AES/EBU), 1 x RCA (SPDIF), 1 x BNC (SPDIF), 1 x Toslink (SPDIF) |
| Цифрові аудіовходи | 1 x RCA, 1 x XLR, 1 x mini-XLR (ACSS) |
