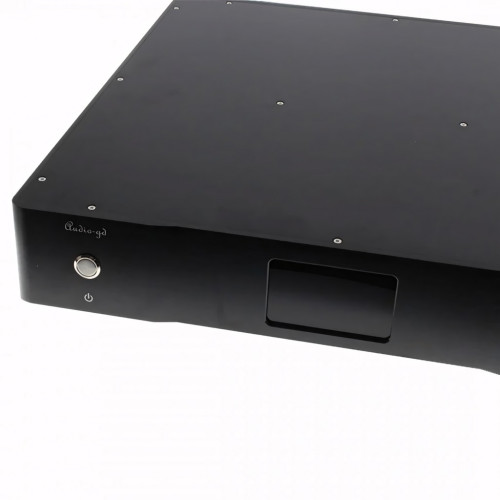

DAC-процесор Audio-GD R8HE MK3

DAC процесор Audio-gd R-8HE MK3

• Справжній збалансований повністю дискретний каскадний R-2R ЦАП
• Унікальний вбудований рекуперативний блок живлення
• 4 набори повністю дискретних і незалежних апаратних декодерів DSD
• 8 наборів повністю дискретних модулів R-2R для формування двоканального збалансованого двотактного декодера
• Два тактових генератори TCXO Accusilicon з частотами 90 і 98 МГц, що забезпечує ідеальну синхронізацію всього пристрою
• Асинхронний USB-інтерфейс Amanero із підтримкою PCM 32 біт/384 кГц та DSD512
• Процесор FPGA працює в режимі паралельної обробки даних навіть при найвищій швидкості передачі даних і підтримує оновлення прошивки для поліпшення якості звуку, коли з часом будуть знайдені та реалізовані кращі алгоритми
• Доступні різні режими роботи: NOS (без передискретизації) та 3 рівні OS (з передискретизацією 2x, 4x та 8x)
• Входи USB і HDMI обладнані ізоляторами та окремими лінійними джерелами живлення для значного обмеження перешкод
• На вході USB використовується двонапрямний ізолятор, який може передавати сигнал I²S на процесор FPGA і приймати від нього тактовий сигнал для точної передачі потоку даних
• DSD використовує вбудований асинхронний генератор для поліпшення синхронізації, що покращує чіткість і динаміку відтворення
• SPDIF підтримує відтворення DOP

Audio-gd R-8HE – це ЦАП з архітектурою R-2R та надзвичайно ретельно продуманою конструкцією, яка увібрала в себе ключові елементи та якість звуку попередника – R-7HE, при цьому його характеристики були ще ретельніше пропрацьовані, а ціна – знижена. У R-8HE встановлено 4 каскадні модулі ЦАП, цього разу у версії 2, а також джерело живлення з рекуперацією. Ці два елементи, що лежать в основі пристрою, дають йому змогу забезпечити велику прозорість, високу динаміку та неймовірне багатство звуку, з характером відтворення, близьким до того, яке можна отримати за допомогою аналогового обладнання.

Нова версія R-8HE – MK3, отримала багато технічних удосконалень і пройшла ретельні випробування та вимірювання, щоб забезпечити відтворення звуку з великою музичністю. Джерело живлення стабілізується дискретним серводвигуном, що забезпечує характеристики, які можна порівняти з характеристиками якісного акумулятора, і ефективно живить секції цифро-аналогового перетворення. Аналогові схеми завжди живляться від чистих джерел живлення класу А, щоб забезпечити найкраще відтворення звуку.

Крім того, R-8HE має повністю окремі джерела живлення. Цифровий ланцюг і аналогові лівий і правий канали мають по одному трансформатору. Сигнальний ланцюг і трансформатори розділені алюмінієвими пластинами товщиною 5 мм, що забезпечує високий рівень ізоляції. Це покращує співвідношення сигнал/шум, ізолює гармонійні перешкоди та зменшує рівень шуму. Лівий і правий канали розміщені повністю симетрично, щоб відстань, яку проходять кабелі, була однаковою з обох боків. Модулі цифро-аналогового перетворення R-2R розміщено між двома алюмінієвими пластинами, щоб уникнути радіочастотних перешкод.

Унікальна повністю аналогова технологія рекуперативного живлення

Рекуперативне джерело живлення – це власний генератор, вбудований в пристрій, який може забезпечити ідеальне живлення для всіх компонентів пристрою. Він може максимально відфільтрувати перешкоди мережі електроживлення, забезпечити надчисте живлення аудіокомпонентів та відновити мелодійний низькочастотний і високочастотний аналоговий сигнал, набагато краще, ніж зовнішній цифровий процесор живлення, не кажучи вже про пасивний розетковий LC-фільтр.

При реалізації рекуперативного джерела живлення змінна напруга з мережі перетворюється на постійну у вхідному трансформаторі, потім, через паралельне стабілізоване джерело живлення класу А, подається на генератор та каскад підсилення рекуперативного сигналу. І генератор рекуперативної форми сигналу, і каскад живляться від стабілізованого джерела живлення класу А, тому на їхню роботу не впливають зміни в електромережі та перешкоди.

Набір збалансованих генераторів рекуперативного сигналу виробляє високоякісну синусоїду 50 Гц з наднизьким рівнем спотворення. Далі цей синусоїдальний сигнал, через балансні підсилювачі та потужні вихідні каскади, потрапляє на три вихідні трансформатори, які забезпечують чисту напругу, стабільну за амплітудою та частотою. Після чого три паралельних регульованих джерела живлення класу А забезпечують незалежне живлення аналогових вихідних ланцюгів лівого та правого каналів, а також цифрової аудіочастини з різними функціями обробки.

Аргументи Audio-gd щодо рекуперативного джерела живлення:

• Завдяки внутрішньому аналізу конструкції та фактичному порівнянню тестів на професійному стенді AP SYS-2722 виявлено, що спотворення чисто аналогового рекуперативного генератора синусоїдальної форми набагато нижче, ніж у генераторів цифрового синтезу.
• Цифровий каскад може мати вищу ефективність перетворення потужності, але повністю аналоговий каскад має більш аналоговий характер.
• Частота регенерованої форми сигналу 400 Гц має вищу ефективність перетворення потужності. Однак частота регенерованої форми сигналу 50 Гц знаходиться далі від чутливої зони людського слуху, ніж 400 Гц, і тому якість звуку є м'якішою та природнішою.

Конструкція R-2R

R-8HE є ЦАПом типу R-2R, який став популярним завдяки своїм незаперечним звуковим якостям, особливо при інтеграції з високоякісними пристроями. Існує декілька методів проектування ЦАПів R-2R, які впливають як на характеристики, так і на складність конструкції, але Audio-gd, як завжди, обирає найвищу якість.

Конструкція Audio-gd передбачає паралельне перемикання резисторів з наднизьким допуском, а надшвидкий процесор FPGA контролює та коригує каскади R-2R. Така архітектура коригує кожен біт для досягнення неймовірної ефективності. Крім того, завдяки цій паралельній структурі, один такт дає змогу обробити всі дані, тоді як послідовне з'єднання вимагало б від 8 до 24 тактів. Audio-gd також виправляє недоліки базових збірок R-2R, тобто ті, що викликані допуском на опір, завдяки використанню інтегрованого DSP-процесора FPGA.

Основні переваги дискретного каскадного ЦАП R-2R

• R-2R не перетворює тактовий сигнал у вихідний
• R-2R не чутливий до джитера, на відміну від дельта-сигма ЦАПів
• R-2R забезпечує точніший вихідний сигнал, ніж дельта-сигма ЦАПи

Надшвидка обробка сигналів

Процесор FPGA – це програмований компонент, який зараз регулярно зустрічається у висококласних ЦАПах. Він дозволяє повністю контролювати внутрішнє обладнання за допомогою складного програмного забезпечення. Величезною перевагою використання FPGA є те, що його програмний рівень може бути легко оновлений для додавання нових функцій або поліпшення загальної ефективності пристрою. Це дозволяє модернізувати пристрій без необхідності заміни компонентів, що є одночасно високоефективним і гнучким рішенням. Цифрові схеми всього ЦАП складаються з 1 FPGA і 5 CPLD (обидва – програмовані пристрої), які дають змогу розділити різні функціональні схеми та запобігти інтерференції сигналів.

У R-8HE схема з FPGA/CPLD відповідає за такі аспекти:

• Відмінні характеристики інтерфейсу SPDIF, що замінюють менш ефективні традиційні інтерфейси, такі як мікросхеми DIR9001, WM8805 або AK411X
• Процес повного перезапуску тактового генератора за схемою FIFO, що застосовується до всіх входів. Таким чином, вихідні дані завжди повністю синхронізовані з тактовим сигналом, що обмежує джитер
• Інтеграцію фільтрів передискретизації 2x, 4x і 8x, цифрових фільтрів і 4 різних режимів NOS
• Режим, що дозволяє імітувати відтворення звуку вінілового програвача

Дискретний симетричний аналоговий вихідний каскад

Останнім етапом на шляху сигналу є аналоговий вихідний каскад, і саме він має вирішальний вплив на якість звучання ЦАП. Якою б чудовою не була цифрова схема, без відмінного аналогового вихідного каскаду якість звуку стане вкрай пересічною. Аналоговий вихідний каскад під'єднано безпосередньо за модулем DA-7, використовуючи лише компоненти з наскрізними отворами (не SMD).

Для підсилення та обробки сигналів використовується високошвидкісний підсилювач ACSS (фірмовий стандарт Audio-dg). Такий підсилювач спроєктований без негативного зворотного зв'язку та працює в режимі струмового сигналу. Йому не доводиться багаторазово перетворювати сигнал між струмом і напругою, як в інших конструкціях. Вихідний буферний каскад – це однотактний чистий польовий транзистор класу А, дві групи якого з'єднано паралельно для досягнення нижчого вихідного опору. Загалом, вихідний каскад працює в чистому режимі класу А, без негативного зворотного зв'язку, що дає змогу відтворювати чисті та реалістичні звукові сигнали.

ЦАП має чотири вмонтовані операційні підсилювачі для роботи в режимі сервоприводу постійного струму, завдяки чому ЦАП може працювати без розділових конденсаторів, уникаючи шумів і забарвлень. У всіх сигнальних каналах, що йдуть після модуля ЦАП, не використовується жодних комутаційних елементів, що дозволяє досягти максимально чистого та реалістичного звучання.

Характеристики Audio-gd R-8HE MK3

• Тип: цифро-аналоговий перетворювач
• Тип ЦАП: дискретний каскадний R-2R
• Входи:
  • USB: 1 х USB-B
  • I²S LVDS: 1 x HDMI
  • AES/EBU: 1 x XLR
  • SPDIF: 1 x RCA, 1 x Toslink
  • SPDIF або вхід зовнішнього головного тактового генератора: 1 x BNC
• Вхідна чутливість:
  • SPDIF, Coax 75 Ом: 0.5 В
  • SPDIF, Toslink: 19 дБм
  • HDMI I²S, USB: 3.3 В
• Виходи:
  • Небалансний: 1 х RCA
  • Балансні: 1 x XLR / 1 x ACSS (mini-XLR, сумісність з Krell Cast)
• Характеристики аналогового вихідного тракту:
  • Частотний діапазон: 20 Гц - 20 кГц (±0.25 дБ)
  • Сигнал/шум: > 120 дБ
  • КНС + шум: < 0.01%
  • Вихідний рівень:
    • RCA: 2.5 В
    • XLR: 5 В
    • ACSS: 2 мА + 2 мА
  • Вихідний імпеданс: < 5 Ом (XLR, RCA)
• Підтримувана бітова глибина:
  • USB та I²S: 32 біт (PCM) / 1 біт (DSD)
  • SPDIF: 24 біт
• Підтримувана частота дискретизації:
  • USB та I²S: 44.1 кГц - 384 кГц (PCM) / до DSD512 (DSD)
  • Коаксіальний SPDIF: до 192 кГц (PCM)
  • Оптичний SPDIF: до 96 кГц (PCM)
• USB-сумісність: Windows, macOS, Linux, iOS
• Споживана потужність: 48 Вт
• Розміри (Ш х В х Г): 430 x 80 x 445 мм
• Вага: 12 кг
