Мережевий стример Matrix Audio MS-1 Pre

Мережевий стример Matrix Audio MS-1 Pre

Досконале творіння

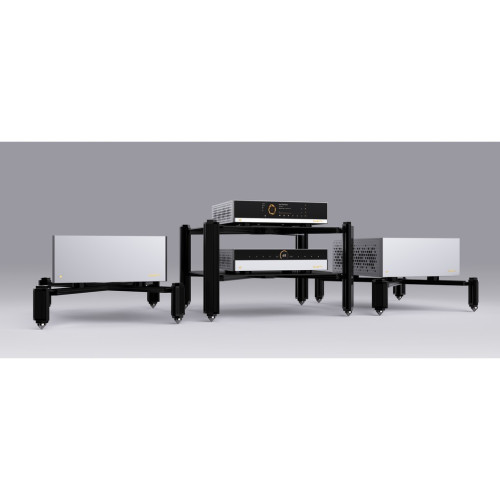

Абсолютно нова серія M знаменує собою важливу віху для Matrix Audio на шляху до традиційних Hi-Fi систем. Ця серія охоплює музичний стример MS-1, попередній підсилювач MP-1 і підсилювач потужності MA-1, утворюючи повноцінну флагманську систему Matrix Audio, яка представляє розуміння Hi-Fi звуку компанією. Серія M – це перша серія, в якій застосовано нову мову дизайну Matrix Design, що є передвісником майбутньої еволюції продуктів Matrix Audio.

Дизайн Matrix

Оцінка аудіопродукції з погляду «прослуховування» і «вигляду» завжди була послідовною філософією компанії. Від концепції до дизайну, кожен крок містить любов до музики та прагнення до краси. MP-1 – це перший підсилювач класу А від Matrix Audio. Його промисловий дизайн демонструє фірмову концепцію простоти. Сотні круглих перфорацій різного розміру та глибини, розташованих у вигляді масиву на простому шестиграннику, нагадують ритмічні удари, що танцюють і виринають на поверхні.

Акцент на взаємодії з програмним забезпеченням

Пристрій-джерело – це душа аудіосистеми. Апаратне оснащення – це тіло MS-1, а програмне забезпечення – це його душа. Matrix Audio не лише надає пріоритет якості звуку, але й зосереджується на користувацькому досвіді. Вони спрощують взаємодію між людиною та технікою та акцентують увагу на відображенні музичної інформації на екрані пристрою. Компанія прагне, щоб ви могли комфортно керувати всією аудіосистемою з місця прослуховування просто взявши телефон або планшет для керування через застосунок MA Remote, замість того, щоб часто вставати та торкатися пристрою. Навіть базові функції, такі як зміна гучності, вибір треку та відтворення, а також налаштування, такі як фільтри, режими роботи та яскравість дисплея – все можна зробити в застосунку. Все це підтримується ретельно розробленою програмною системою MA Player.

MA Player

Це спрощена та оптимізована програмна система на базі Linux. Вона спеціально розроблена для відтворення аудіо у форматі Hi-Fi, що є ексклюзивно доступним для продуктів Matrix Audio. Сьогодні MA Player вийшов на новий рівень, не лише покращивши якість відтворення, але й запровадивши численні нові функції, що покращують інтерактивний досвід.

Застосунок MA Remote

Застосунок MA Remote слугує основним інструментом для керування вашими стримерами. Після установки MA Remote на ваш iPhone, iPad або пристрій на базі Android, вони стають найзручнішими центрами керування, що дозволяють переглядати та відтворювати локальну аудіобібліотеку, насолоджуватися музикою високої роздільної здатності з потокових платформ, таких як SONY Select, TIDAL, Qobuz і HIGHRESAUDIO, а також слухати цікаві онлайн-радіостанції. Навіть коли музика транслюється з інших додатків, ви також можете переглядати інформацію про трек за допомогою програми MA Remote. Крім того, MA Remote дає змогу налаштувати будь-яку апаратну конфігурацію, повністю змінюючи роботу аудіопристрою.

Ресемплінг PCM та перетворення DSD

Ви можете дозволити вбудованому механізму асинхронного апсемплінгу та DSD-перетворення обробляти всі аудіодані в цифровій схемі. Завдяки використанню асинхронного ресемплінгу та інтерполяції джитер буде ізольовано, а деталізацію буде покращено. DSD-конвертер перетворює все відтворюване аудіо в DSD, підвищуючи насиченість звуку. Механізм обробки має регульовані конфігурації перетворення PCM або DSD, що дозволяє відчути різницю у звучанні при різних налаштуваннях.

Передпідсилювач і подвійний балансний вихід

MS-1 Pre має вбудований передпідсилювач і прецизійний резисторний регулятор гучності. Передпідсилювач складається з багатокаскадних операційних підсилювачів, має коефіцієнт підсилення +10 дБ і може виводити аудіосигнали до 16 В RMS. Він сумісний з підсилювачами потужності або активними колонками безпосередньо. Забезпечує відмінні характеристики узгодженості каналів і спотворень навіть при низькій гучності. Крім того, MS-1 Pre має пару лінійних виходів XLR з фіксованим рівнем, які можна використовувати одночасно з попереднім виходом. Це дозволяє підключати його до інших пристроїв для запису та моніторингу.

Прецизійний резисторний регулятор гучності

Регулятор гучності є критичним фактором, що впливає на якість звуку, забезпечуючи зменшення рівня без втрат і узгодженість рівнів гучності між каналами, що є передумовою гарного звуку. MS-1 Pre має вбудований попередній підсилювач, який використовує дільник напруги для регулювання гучності за допомогою масиву резисторів. Чотири високоякісні блоки регулювання гучності складаються з 64 прецизійних резисторів з точністю до 0.001 і 32 повністю герметичних герконових реле, які швидко перемикаються мікроконтролером. Такий метод керування не лише мінімізує будь-який вплив на якість звуку, але й забезпечує відмінну узгодженість між двома каналами. Шум роботи герконів майже не чутний навіть при постійній зміні гучності.

Цифровий вихід IIS-LVDS (I²S)

MS-1 також працює як аудіотранспорт високого рівня, який може виводити весь відтворюваний звук у вигляді сигналів високої роздільної здатності через порт IIS-LVDS. Включно з аудіосигналами з аналогового входу та входу Phono. Це дає змогу підключати інші ЦАПи для отримання різних вражень від прослуховування.

Аналоговий вхід та вхід Phono

MS-1 має два лінійних стереовходи й один вхід Phono. Лінійні входи XLR і RCA дають змогу інтегрувати будь-який пристрій з аналоговим виходом в цифрову аудіосистему. Вбудований фонокоректор підтримує режими MM і MC, дозволяючи пряме під'єднання до вінілового програвача. Всі аналогові аудіосигнали перетворюються на цифрове аудіо за допомогою високоточного АЦП, агрегуються в цифровому блоці обробки та піддаються застосуванню фільтрів PCM. Ці сигнали також можна виводити через порт IIS-LVDS.

Цифровий аудіовхід

Оснащений широким набором цифрових вхідних портів, MS-1 можна використовувати як висококласний ЦАП. За допомогою USB, оптичних, коаксіальних або IIS-LVDS (I²S) цифрових входів його можна підключати до комп'ютерів, CD-транспорту, телевізійних приставок, ігрових консолей та інших пристроїв, дозволяючи виводити звук з цих пристроїв через високоякісний ЦАП в MS-1, створюючи високоякісне звучання у всіх аспектах.

Незалежна конструкція каналів з двома мікросхемами ЦАП

Перший продукт Matrix Audio, заснований на рішеннях AKM, з двома флагманськими чипсетами AK4191 і AK4499. Кожен чипсет працює паралельно в моно режимі. Плати лівого та правого каналів встановлюються з двох боків пристрою окремо, утворюючи повністю конструкцію подвійного моно. Завдяки точному відтворенню сигналу та видатному динамічному діапазону, ви можете вловити кожну мікродеталь звуку, глибоко розкриваючи суть музики.

Високоточний тактовий генератор DPLL

Тактовий генератор є наріжним каменем цифрових аудіосистем. На відміну від попередніх продуктів Matrix Audio, MS-1 оснащено надзвичайно ефективною схемою синтезу тактового сигналу на основі алгоритма DPLL. Опорний тактовий генератор з наднизьким рівнем фазового шуму працює зі схемою DPLL і генерує тактовий сигнал з джитером всього 45fs в реальному часі, забезпечуючи опорний сигнал для всієї цифрової аудіо схеми. Якщо у вас є високоточний зовнішній тактовий генератор з частотою 10 МГц, ви можете під'єднати його до вхідного порту тактового генератора на MS-1, щоб підвищити якість внутрішнього аудіосигналу.

Порт волоконно-оптичної мережі SFP

Щоб ізолювати високочастотні перешкоди від комутаторів і зовнішніх мережевих пристроїв, було додано інтерфейс SFP, що дає змогу під'єднати музичний стример до локальної мережі через оптоволоконні кабелі. Завдяки електричній ізоляції оптоволоконної передачі, електричне з'єднання між зовнішнім комутатором і музичним стримером може бути повністю відсутнє, що забезпечує чистіший звук. Звичайно, також присутній порт Ethernet RJ-45 для зручного під'єднання без зміни структури вашої мережі.

Слот для SSD NVMe

Щоб уникнути набридливого досвіду частого під'єднання та від'єднання USB-накопичувачів, у нижній частині корпусу MS-1 передбачено гніздо для NVMe SSD-накопичувача. Ви можете встановити високошвидкісний SSD як внутрішній накопичувач, відмовившись від використання HDD, повністю усунувши вплив вібрації та шуму жорстких дисків на якість звуку. Аудіофайли, що зберігаються на SSD, можна підтримувати за допомогою мережевого доступу або копіювати із зовнішнього накопичувача на внутрішній за допомогою програми MA Remote.

Трансформатор з квадратним мідним дротом та лінійна потужність

Живлення – це відправна точка аудіосистеми. Для цифрової та аналогової секцій MS-1 були виготовлені два потужні тороїдальні трансформатори з мідним дротом квадратного перерізу. У порівнянні з традиційними тороїдальними трансформаторами з дротом круглого перерізу, квадратний мідний дріт має більшу поверхню провідника, більшу струмопровідність і менший опір, що призводить до кращої перехідної характеристики та насиченіших низьких частот. У парі з фільтрувальними конденсаторами серії M-Lytic AG від MUNDORF це додає звучанню шовковистості та м'якості. Десятки малошумних регуляторів LDO й ультрамалошумних LDO забезпечують достатню потужність живлення для кожного блоку схеми, навіть для SSD, прагнучи до досконалості на кожному етапі.

H-подібна конструкція шасі

Н-подібна конструкція – це унікальний дизайн, створений Matrix Audio для продуктів серії M. Він з'явився на світ після двох років безперервної оптимізації та вдосконалення з урахуванням різних аспектів, таких як взаємозв'язок механіки, розташування схем і зовнішній вигляд. 20-міліметрова алюмінієва пластина виготовлена за допомогою станків з ЧПК після десятків процедур стала опорною конструкцією всього пристрою, виконуючи роль ядра Н-подібної конструкції. Всі компоненти встановлені на алюмінієвій пластині, а вся вага підтримується надміцними ніжками, встановленими на опорній рамі, що робить її міцною та стабільною. Після встановлення панелей між ними та основною рамою утворюється кілька ізольованих порожнин. Різні модулі схем належним чином розміщені в кожній порожнині, що ефективно зменшує перешкоди між ними. Модулі для лівого та правого каналів симетрично розташовані з обох боків, створюючи збалансоване візуальне сприйняття.

Чистота та ясність

MS-1 має чисте звучання з природним і збалансованим тоном, який залишається вірним музиці без жодного забарвлення. Він точно інтерпретує кожну деталь в музиці з раціональним і нейтральним ставленням, забезпечуючи вашу систему чистим джерелом. Кожна деталь серії M втілює прагнення компанію до досконалості. Все, що ви чуєте, бачите і до чого торкаєтесь, є фінальною презентацією команди Matrix Audio через безперервні спроби та невдачі, ретельне полірування і ретельне калібрування.

Технічні характеристики Matrix Audio MS-1 Pre

• Тип: мережевий плеєр (стример) із передпідсилювачем
• Конфігурація каналів: 2.0
• Цифрові входи:
  • Коаксіальний та оптичний:
    • 2 x RCA, 1 x Toslink
    • Підтримка аудіо: PCM 16-24 біт/44.1-192 кГц, DSD 2.8/3.07 МГц (DoP)
  • I²S-LVDS (IIS-LVDS):
    • 1 x HDMI (сумісний з 4 типами визначень розпіновки I²S-LVDS, які можна переглянути та налаштувати в MA Remote)
    • Підтримка аудіо: PCM 16-32 біт/44.1-768 кГц, DSD 2.82/3.07/5.64/6.14/11.29/12.29 МГц (DoP), DSD 2.82/3.07/5.64/6.14/11.29/12.29/22.58/24.58/45.16/49.15 МГц (Native)
  • USB Audio:
    • 1 x USB-B
    • Підтримка аудіо: PCM 16-24 біт/44.1-768 кГц, MQA/MQA Studio 16-24 біт/44.1-384 кГц, DSD 2.8/5.6/11.2 МГц (DoP), DSD 2.82/3.07/5.64/6.14/11.29/12.29/22.58/24.58 МГц (Native)
  • USB (для накопичувача або CD-транспорту):
    • 2 x USB-A (v3.0, 5 В/1 А)
    • Працює з пристроями, які відповідають стандарту USB-накопичувачів (файлові системи FAT, FAT32, exFAT і NTFS)
• Цифрові виходи:
  • I²S-LVDS (IIS-LVDS):
    • 1 x HDMI (сумісний з 4 типами визначень розпіновки I²S-LVDS, які можна переглянути та налаштувати в MA Remote)
    • Підтримка аудіо: PCM 16-32 біт/44.1-768 кГц, DSD 2.82/3.07/5.64/6.14/11.29/12.29/22.58/24.58/45.16/49.15 МГц (Native)
• Аналогові входи:
  • XLR:
    • 1 x XLR (стерео)
    • Вхідний імпеданс: 40 кОм
    • Сигнал/шум: 118 дБ (A-weighted)
    • АЧХ: 20 Гц - 20 кГц (±0.3 -3дБ @ 46 кГц)
    • КНС+шум: < 0.00026% (1 кГц), < 0.00030% (20 Гц-20 кГц)
    • Перехресні перешкоди: >-135 дБ
    • Вхідний рівень: макс. 4.9 В (RMS)
  • RCA:
    • 1 x RCA (стерео)
    • Вхідний імпеданс: 20 кОм
    • Сигнал/шум: 110 дБ (A-weighted)
    • АЧХ: 20 Гц - 20 кГц (±0.3 -3дБ @ 46 кГц)
    • КНС+шум: < 0.00060% (1 кГц), < 0.0010% (20 Гц-20 кГц)
    • Перехресні перешкоди: >-125 дБ
    • Вхідний рівень: макс. 2.35 В (RMS)
  • Phono:
    • 1 x RCA (стерео)
    • Вхідний імпеданс (MM/MC): 47 кОм / 100 Ом
    • Підсилення (MM/MC): +45 дБ / +65 дБ
• Аналогові виходи:
  • XLR (лінійний):
    • 1 x XLR (стерео)
    • Вихідний імпеданс: 20 Ом
    • Сигнал/шум: 131 дБ (A-weighted)
    • АЧХ: 20 Гц - 20 кГц (±0.05 -3дБ @ 85 кГц)
    • КНС+шум: < 0.000068% (1 кГц), < 0.000075% (20 Гц-20 кГц)
    • Перехресні перешкоди: >-150 дБ
    • Вихідний рівень: 5.0 В (RMS, фіксований)
  • XLR (передпідсилювач):
    • 1 x XLR (стерео)
    • Вихідний імпеданс: 40 Ом
    • Сигнал/шум: 131 дБ (A-weighted)
    • АЧХ: 20 Гц - 20 кГц (±0.05 -3дБ @ 85 кГц)
    • КНС+шум: < 0.000068% (1 кГц), < 0.000075% (20 Гц-20 кГц)
    • Перехресні перешкоди: >-150 дБ
    • Вихідний рівень: 0-16 В (RMS, регульований)
    • Підсилення: +10 дБ
  • RCA (передпідсилювач):
    • 1 x RCA (стерео)
    • Вихідний імпеданс: 16 Ом
    • Сигнал/шум: 127 дБ (A-weighted)
    • АЧХ: 20 Гц - 20 кГц (±0.08 -3дБ @ 83 кГц)
    • КНС+шум: < 0.000076% (1 кГц), < 0.000085% (20 Гц-20 кГц)
    • Перехресні перешкоди: >-119 дБ
    • Вихідний рівень: 0-8 В (RMS, регульований)
    • Підсилення: +10 дБ
• Мережеві інтерфейси:
  • 1 x RJ45 (10/100/1000 Мбіт)
  • 1 x SFP (10/100/1000 Мбіт)
• Вхід для зовнішнього тактового генератора:
  • 1 x BNC (вхід, 10 МГц, 50 Ом, синусоїдальний або прямокутний вхідний сигнал)
• Тригер:
  • 1 x 3.5 (вхід, DC 6-12 В, < 10 мА)
  • 1 x 3.5 (вихід, DC 12 В, 50 мА макс.)
• Слот для накопичувача:
  • 1 x M.2 2280 NVMe PCIe
• Вбудований MA-плеєр:
  • Керування: застосунок MA Remote, пульт ДК або безпосередньо на пристрої
  • Підтримувані формати: MP3, WMA, WAV, AIF, AIFC, AIFF, AAC, FLAC, OGG, APE, ALAC, M4A, DSF, DFF, CUE
  • PCM: 16-24 біт/44.1-768 кГц
  • DSD 2.82/3.07/5.64/6.14/11.29/12.29/22.58/24.58 МГц
  • MQA/MQA Studio: 16-24 біт/44.1-384 кГц
  • AirPlay 2
  • DLNA/UPnP
  • TIDAL Connect, Qobuz, HIGHRESAUDIO, Spotify Connect, SONY Select, vTuner, Radio Paradise
• Споживана потужність: до 60 Вт / до 5 Вт (у режимі очікування)
• Розміри (Ш x В x Г): 430 х 106 х 353 мм
• Вага: 14.6 кг
